一次解決防水保溫問題！外喜防水保溫一體化系統施工工藝詳解
2019-04-22
卓寶科技
“安得廣廈千萬間，大庇天下寒士俱歡顏”。一千多年前唐代詩圣在秋夜屋漏，風雨交加的時候發出這樣的感嘆，如何才能得到千萬間寬敞高大的房子，遮風擋雨庇護天下間貧寒的讀書人，讓他們開顏歡笑。可是直到一千多年后的今天，社會高度發達，寬敞的高樓隨處可見，這個問題都沒有根本解決。在2014年，中國建筑防水協會發布建筑滲漏率調查報告，數據顯示屋面滲漏率高達95.33%，其結果讓人為之震驚。而屋面滲漏的同時保溫層里面必然會蓄水，導致保溫的效果大大降低，影響建筑的使用功能和節能環保。
?
為什么傳統屋面做法不易做好防水保溫
屋面滲漏率這么高，為什么傳統屋面做法就做不好防水和保溫呢？傳統的屋面做法主要有兩種，一種是正置式屋面做法，一種是倒置式屋面做法，下面我們就來一一分析，這兩種做法為什么不能同時做好防水和保溫。

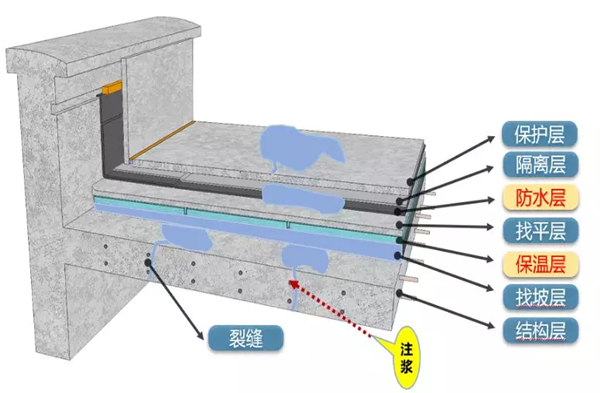

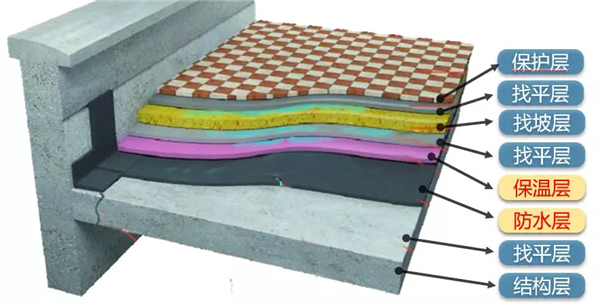

正置式屋面做法，是將防水層做在保溫層上面，在防水層與結構層之間存在找坡層、找平層和保溫層，而這些構造層次都是分開施工，其間存在空隙，一旦防水層出現破損，水就會經過破損點進入下面的構造層次，在空隙里到處竄流，致使保溫層進水蓄水，從而導致保溫效果大大降低。里面蓄的水越來越來多，水繼續向下竄流，竄流的水遇到結構裂縫就會出現滲漏。所以這種正置式屋面做法，只要防水層有破損點和結構有裂縫，就極容易出現滲漏，并且后期維修時堵住這個點，竄流的水遇到下一個結構裂縫又會滲漏，維修也極為困難。正置式屋面做法蓄水竄水如圖2所示。
?
倒置式屋面做法，把保溫層做在防水層的上面，這種做法保溫層沒有了防水層的保護，保溫層容易進水蓄水，導致保溫效果大大降低。另外，傳統做法在做防水層之前通常會做一道找平層，防水層與結構之間還是會存在空隙，因此也會存在竄水的問題，從而導致滲漏率極高。所以倒置式屋面做法也不能很好的解決防水和保溫的問題，如圖2所示。
?
?
傳統屋面做法除了這兩種主流做法之外，極個別還會采用夾心的做法，在保溫層的下面和上面各做一道防水層。這種做法看似能解決上述問題，但是屋面防水保溫還是分開施工，中間還是會存在空隙，所以根本的蓄水竄水的問題還是沒有解決。
?
外喜系統是如何做好屋面防水和保溫
?
深圳市卓寶科技集團研發的外喜防水保溫一體化系統，其研發理念為現在行業一致認可的“皮膚式”防水理念，消除傳統做法中存在的竄水問題。同步解決防水與保溫兩大難題。
外喜系統從開始應用到現在都展示了很好的應用效果，與傳統屋面做法形成了鮮明的對比，那么外喜系統是怎么解決防水保溫問題的呢？

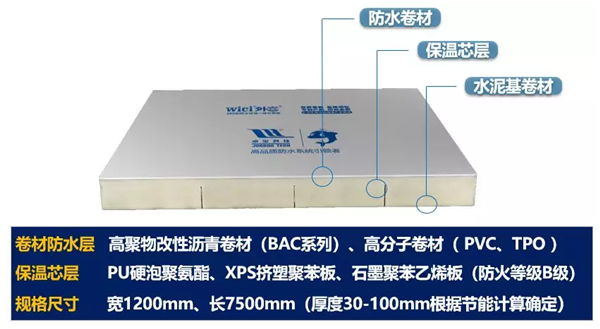

外喜系統所采用的材料是防水保溫一體化板，將防水卷材、保溫芯材和玻纖增強水泥基卷材在生產線上一次熱壓復合而成，形成一種“三明治”式構造。防水卷材和保溫芯材利用硬泡聚氨酯微孔滲入式發泡粘結復合，使防水卷材與保溫芯材達到微觀滿粘，消除了傳統屋面做法之中防水層與保溫層之間存在竄水層的問題。防水保溫一體化板構造如圖4所示。
?
?

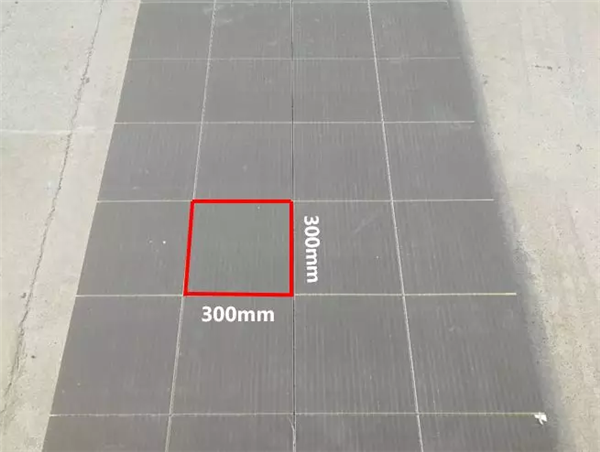

外喜板板材尺寸為寬1.2m，長7.5m，由于復合了保溫芯材，所以防水保溫一體化板是一種板狀的剛性材料，而混凝土結構澆筑完之后，即使經過抹面收光也不能保證整個結構面是完全平整的，局部會存在凹凸不平的地方。為了解決板材在鋪貼的時候能適應基層凹凸變化，與基層相服帖，板材在車間生產之后會進行裁切，裁切只裁切保溫芯材部分，切口切至距板材上表面防水卷材5mm處，保證上表面防水卷材的完整性，裁切尺寸為300mmⅹ300mm，如圖4所示。
?
?

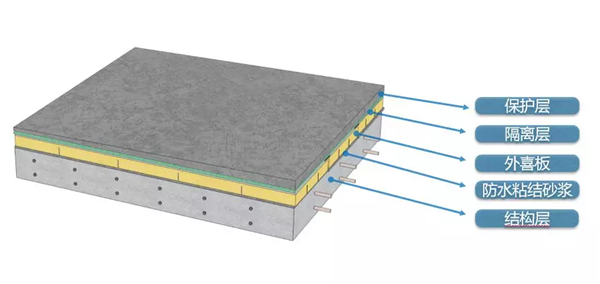

外喜系統施工采用濕鋪技術，基層不做找平層，板材通過聚合物防水粘結砂漿直接滿粘于結構基層之上，消除板材與結構層之間的竄水層，如圖6所示。外喜系統施工完之后，防水卷材、保溫芯材和結構基層之間都是緊密粘貼，皮肉相連，中間沒有空隙，從而解決傳統屋面做法中存在的蓄水竄水問題。
?
外喜系統施工是怎么做的
?
外喜系統根據板材上表面的防水卷材不同分兩種型號，一種是合成高分子型外喜（含PVC型和TPO型），另一種是高聚物改性瀝青型外喜（含BAC型等），以下針對這兩種不同型號的外喜分別介紹其施工工藝。
（一） 合成高分子（PVC/TPO）型外喜施工工藝
1. 工藝流程
基層清理→自粘卷材節點加強處理→噴涂聚合物水泥防水涂料→板材試鋪→板材回卷→調配防水粘結砂漿→涂刮防水粘結砂漿→鋪貼板材→長邊焊接→振動壓輥碾壓→短邊焊接→高分子卷材節點處理→焊縫檢查→完成面成品保護
2. 施工方法
（1） 基層清理：用掃帚、鐵鏟等工具將基層表面的灰塵、雜物清理干凈，基面保持基本平整，對于不平的部位需修補平整。

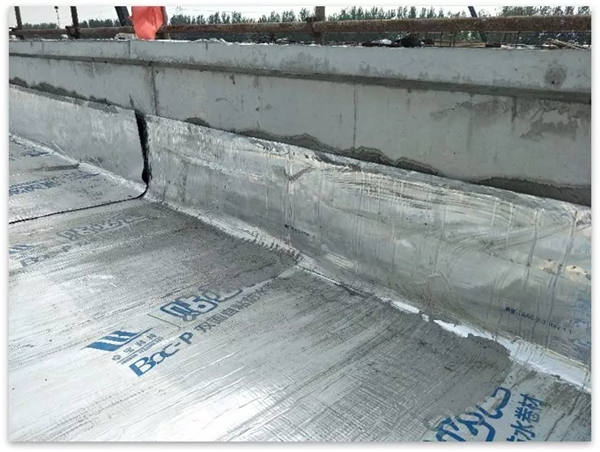

（2） 自粘卷材節點加強處理：對于施工基面的節點（出結構管道、落水口、陰陽角、女兒墻陰角、變形縫、設備基礎等），采用雙面自粘防水卷材濕鋪的方式進行加強處理，節點加強寬度為500mm。如圖6所示。
?
?
?
（3） 噴涂聚合物水泥防水涂料：先對基層進行充分潤濕，如基層表面出現明水，需將明水清除。采用機械噴涂施工聚合物水泥防水涂料。該施工步驟主要有以下幾個作用：
a) 可以修補基層微裂縫等缺陷，提高結構防水性能；
b) 提高防水粘結砂漿與基面的粘結強度；
c) 噴涂之后，在基面涂刮防水粘結砂漿不至于因基層吸水導致砂漿失水過快，保證板材與粘結砂漿粘結效果。?
?

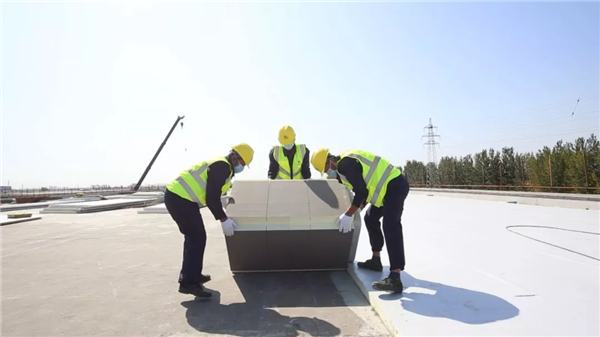

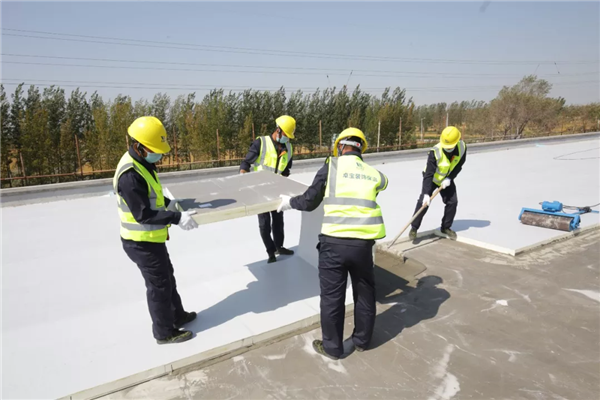

（4） 板材試鋪、回折：將板材試鋪在基層上，板材短邊錯縫不少于1m，確定好板材鋪貼的位置，然后再將板材回折，如圖7所示。
?
?

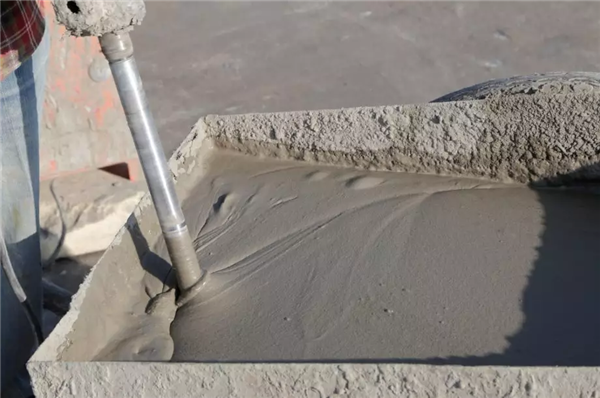

（5） 調配防水粘結砂漿：為保證砂漿具有足夠流動性、足夠參與水化反應的水分，防水粘結砂漿配比按照水灰比0.28（粉料：水=1:0.28）進行調配，如圖9所示，如果溫度過高或者較低，可根據實際環境進行試配，以保證合理配合比。
?
?
（6） 涂刮砂漿、鋪貼板材：使用齒間距不小于10mm的齒形刮板刮涂防水粘結砂漿，保證防水粘結砂漿厚度不低于5mm，從而使板材與基層更好的滿粘，砂漿厚度需涂刮均勻。在涂刮好的防水粘結砂漿表面鋪貼板材，邊涂刮防水粘結砂漿邊鋪貼板材，如圖10所示。
?
?

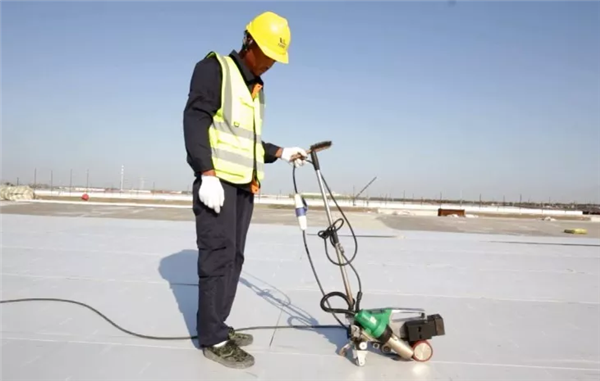

（7） 長邊焊接：板材鋪貼完后即可進行長邊搭接邊焊接，長邊使用爬行焊接焊接，搭接邊寬度為80mm，有效焊接寬度不少于25mm，如圖10所示。
?
為什么長邊要先進行焊接？因為板材后續要進行振動碾壓，如果板材長邊沒有焊接直接振動碾壓，振動的過程會使板材滑動位移，致使板材鋪貼歪斜、拼縫變大，另外，板材在振動過程中，砂漿會擠入板縫，從板縫中流出來污染搭接邊。綜合以上兩點，長邊焊接需在振動碾壓之前進行

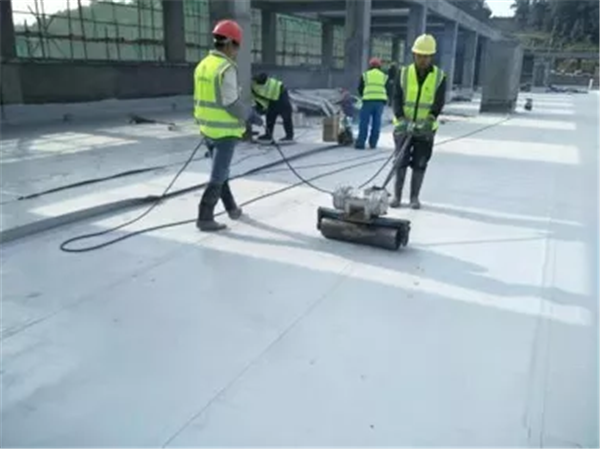

（8） 振動碾壓：板材長邊焊接完成后立刻使用振動壓輥振動板材表面，重點振動搭接邊處的板材，使防水粘結砂漿能填滿拼縫，振動碾壓必須在板材鋪貼完成后盡快進行，最遲不得超過24h，如圖11所示。
?
?

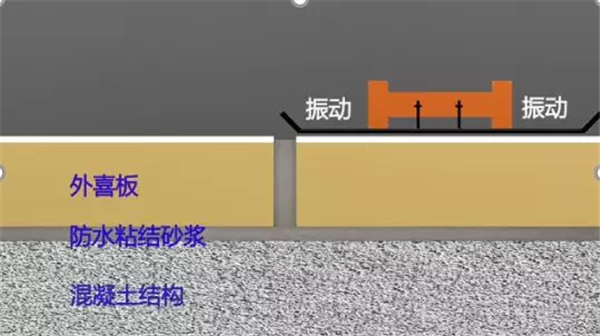

該施工步驟主要有兩個作用，其一是振動碾壓排出板材下面的空氣，使板材與基層粘貼的更加緊密，其二是振動碾壓使板材下面的砂漿擠入到板材拼縫里面，對板縫進行密封，消除板縫竄水，如圖13所示。
?

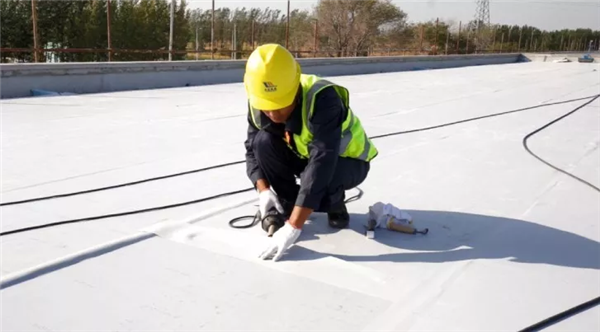

（9） 短邊焊接：短邊使用手持焊槍雙邊焊接，搭接邊寬度為150mm，單邊有效焊縫寬度不少于25mm，如圖13所示。
?
圖13 短邊焊接
?

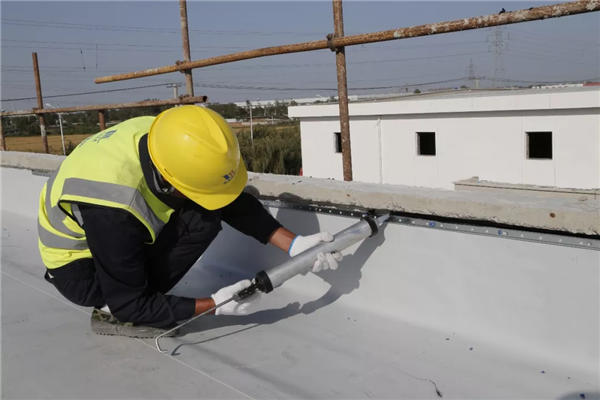

（10） 高分子卷材節點密封處理：大面施工完成后對水落口、女兒墻、山墻、排氣管等節點進行處理。水落口高分子卷材必須伸入管道內不少于200mm，并用硅酮耐候密封膠密封。女兒墻、山墻表面卷材必須充分排氣，嚴禁出現空鼓。排氣管必須固定牢固、收口部位必須用耐候硅酮密封膠密封并用不銹鋼管箍緊固，如圖14所示。
?
（11） 焊縫檢查：焊接完成后焊接班組組織人員使用鉤針檢查每條焊縫，自檢后無問題移交質量工程師檢查，如圖15所示。
?
?
（12） 大面完成驗收：自檢及破損點修補完畢之后即可組織驗收，大面完成如圖16所示。
?
（二） 高聚物改性瀝青（BAC）型外喜施工工藝
1. 工藝流程
基層清理→自粘卷材節點加強處理→噴涂聚合物水泥防水涂料→板材試鋪、回折→調配防水粘結砂漿→涂刮防水粘結砂漿→鋪貼板材→振動碾壓→板縫密封涂刮涂必定二型防水涂料→板縫鋪貼自粘搭接條→成品保護→自粘卷材節點處理→拼縫密封檢查→完成面成品保護
?
施工方法
?
高聚物該性瀝青型外喜的施工時，前期基層處理、施工中板材鋪貼等與合成高分子型外喜大致相同，此處不再贅述。兩者區別較大的地方在于板材拼縫密封方式及節點密封方式不同，以下對其進行詳細介紹。

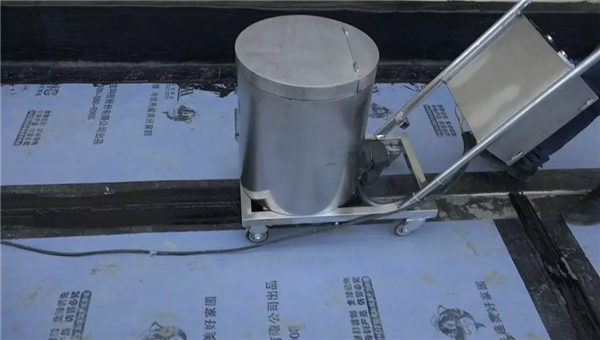

高聚物改性瀝青型外喜自身沒有預留搭接邊，板材鋪貼完后需對板材拼縫另外進行密封處理，具體方式為對板材進行振動碾壓后，撕除高聚物改性瀝青型外喜板搭接部位隔離膜，將拼縫處擠出的防水粘結砂漿清理干凈，使用專用灌縫設備對拼縫處涂刮涂必定二型防水涂料，如圖17所示。
?
