隨著國內經濟的快速發展，大跨度、大屋面面積的建筑不斷涌現，對于結構復雜或屋面面積超大的建筑(匯水面積超過5000㎡)，傳統的重力排水技術難以滿足屋面雨水迅速、安全排放的要求，虹吸式屋面雨水排水系統很好的解決了這一問題。
圖為 虹吸雨水系統一般由虹吸式雨水斗、管道系統、固定系統組成
相對于傳統重力流排水，虹吸式雨水排放系統排水管道均按滿管壓力流原理設計，懸吊管無坡度敷設，立管數量少，排水速度快，減小了屋面負荷，節省建筑空間，設計方案靈活，防排水結合，可針對建筑美觀要求進行設計。

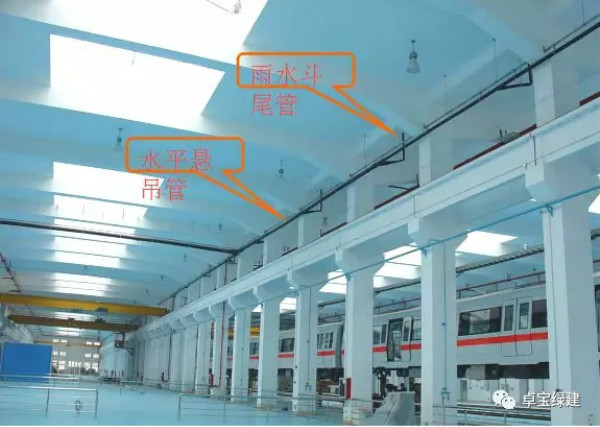

圖為 深圳地鐵檢修庫
在建筑技術的不斷發展下，大面積、大跨度屋面排水技術逐漸成為人們重點關注和研究的課題。目前大型單體建筑如：機場航站樓、會展中心、體育場館、博物館、綜合性商業廣場、工業廠房、物流倉庫火車站站臺及雨棚等超大型建筑屋面，屋面荷載承受能力較小，這就要求在降雨時屋面積蓄的雨水在較短的時間內能夠迅速排出。
圖為 大連恒隆廣場
傳統重力流雨水排放系統要達到這一要求，必須增加雨水斗數量及立管數量，加大立管管徑。這樣占據了大量寶貴的建筑空間，經濟性差。而采用虹吸式雨水排放系統，系統管道中雨水流態為滿管壓力流狀態，排水量大，排放迅速且立管數量少，管徑小，水平懸吊管無坡度，能夠最大限度滿足建筑使用功能要求的同時，節能、生態、環保。
卓寶虹吸式雨水系統與傳統重式相比：
立管管徑小、數量少;
雨水斗數量少、單斗排水量大，布置靈活;
懸吊管不需要坡度、為業主節省更多空間;
材料消耗量小;
埋地管少、土方開挖工程量小;
更快速、及時地排除屋面雨水。
卓寶虹吸式雨水系統更適合各種大跨度屋面。
?
圖為 廣西金桂紙業廠房
虹吸系統原理
虹吸式屋面雨水排放系統是利用屋面與地面之間的勢能，屋面雨水在管道內負壓的抽吸作用下以較高的流速排至室外，從而迅速排除屋面積水。降雨來臨時，屋面逐漸形成積水，由于采用了科學設計的氣水分離虹吸式雨水斗，當屋面雨水高度達到設計斗前水位時，雨水連續通過連接管、水平懸吊管、經立管跌落時形成虹吸作用，使得系統中排水管道呈滿管壓力流狀態，迅速排除屋面積水至市政管網。
圖為 卓寶虹吸系統安裝圖
?
虹吸系統設計
虹吸式屋面雨水排水系統設計依據是工程設計單位提供的設計條件圖紙，業主的設計要求，工程所在地的氣象參數(暴雨強度公式，降雨厚度等)，設計及施工規范、規程，標準、圖集、技術措施、企業標準等。
管道支架依據系統選擇的管材不同，有直接懸吊和二次懸吊兩種類型。對于金屬管道，熱膨脹系數小，采用直接懸吊的方式固定。而對于高密度聚乙烯HDPE管道，熱膨脹系數大 ，采用二次懸吊系統的方式固定，此系統又稱為消能懸吊系統。
?

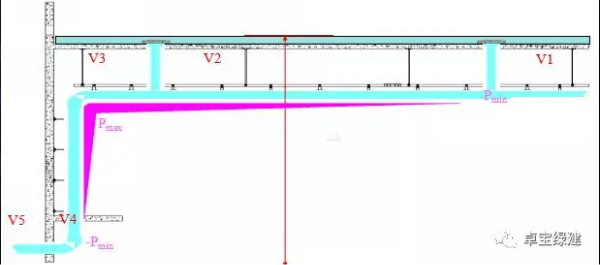

圖為 虹吸滿管壓力流形成過程圖
?
HDPE管道固定系統(消能固定系統)優點如下：
將雨水懸吊管因溫度變化產生的膨脹變形分解到各固定管卡之間，使變形無法目測察覺，起到美觀作用。
將雨水懸吊管軸向伸縮產生的膨脹應力由固定管卡傳遞到消能懸吊系統上被消解，對建筑的結構本體不會造成影響。
將雨水懸吊管工作狀態下的振動荷載通過懸吊管卡傳遞到消能懸吊系統上，利用懸吊鋼結構的剛性進行消解。
使管道在固定中有效減少與屋面的固定點數量，減少對屋面的破壞。
更適合于工廠化大批量生產，便于施工現場快速組裝，加快施工速度。
有效提高施工的精度，保證工程質量。
圖為 大運會媒體中心
?
圖為 武漢市武鋼集團廠房
虹吸雨水排水技術作為一種成熟的技術，已經在國內走過了近十年的快速發展過程，攜手國內外，打造了許多令人稱奇的標志工程。其中有很多大面積的公共建筑和工業建筑，如：深圳海岸城廣場、北京北站、上海世博會展覽館、武漢新火車站站房、武鋼主廠房等工程采用了虹吸排水技術，取得了理想的排水效果，解決了很多原來傳統排水系統解決不了的技術問題，其應用前景被國內眾多給排水業界專家看好。
?
圖為 武漢高鐵火車站—武漢火車站
?
圖為 桑坦尼亞國家體育館
?

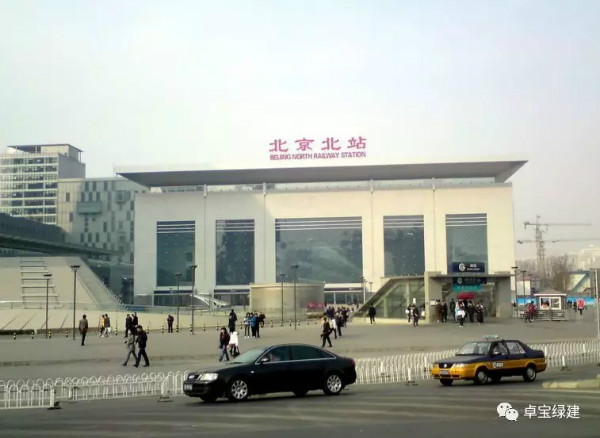

圖為 北京北站
?
圖為 委內瑞拉廠房
?
圖為 沈陽奧體中心
在雨水被當作一種資源的今天，虹吸排水技術與雨水收集回用技術的結合更是未來發展的趨勢，卓寶將充分利用水專業技術為社會、為人類造福!
