聯系電話:
400-888-6908
S-CLF告訴你什么才是好的預鋪防水系統
2018-06-13
卓寶科技
5月28日至5月30日在上海舉辦的第十六屆中國國際防水展，集結了國內各知名防水企業及部分國外防水企業。在展會上各企業都展示了各自的特色，各具特色的防水材料、別具一格的防水系統以及結合自家產品的獨特工藝技術，這都體現了現在防水領域已是百花齊放，百家爭鳴。
然而，在展會中有一點各企業卻高度統一，那就是地下工程結構底板采用預鋪反粘系統，這也說明預鋪反粘系統用于地下工程結構底板是整個防水行業最推崇的做法。
1、什么是預鋪反粘
預鋪反粘即將預鋪防水卷材背面空鋪于墊層上，粘結面朝上，然后綁扎鋼筋澆筑底板結構混凝土，使混凝土結構與防水卷材緊密結合的施工方法，如圖1。
圖1 預鋪反粘
2、預鋪反粘有什么優勢
預鋪反粘系統能夠得到整個防水行業的認可及推崇，自然有其獨特的優勢，主要表現在以下幾方面。

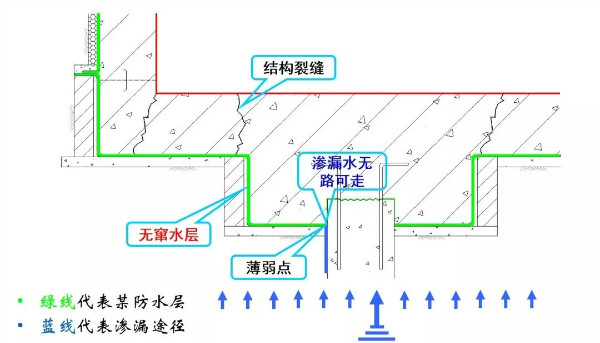

消除竄水，提高防水系統可靠性。預鋪反粘施工將防水卷材與結構混凝土緊密結合，消除竄水層，即便防水層存在破損點，同時結構存在缺陷，只要兩者不重合便不會出現滲漏，如圖2。
圖2 預鋪反粘消除竄水
2. 節省構造，一道設防可達一級防水。《地下工程防水技術規范》條文說明4.3.6，高分子自粘膠膜防水卷材厚度宜采用1.2mm，在地下防水工程中應用時，一般采用單層鋪設;條文說明4.3.25，卷材防水層采用預鋪反粘法施工時，可不做保護層。
3. 施工方便，受天氣影響低。預鋪反粘施工，防水層背面空鋪于基層上，施工簡便，對基層要求相對較低，基層潮濕可施工，下雨后掃除明水即可施工，在雨季可明顯縮短工期，如圖3。
圖3 潮濕基面施工
3、市場常用預鋪材料
目前市面上常用的預鋪材料有兩大類，一類是非瀝青基高分子自粘膠膜防水卷材，另一類是瀝青基聚酯胎預鋪防水卷材。從實際應用來看，這兩類材料有明顯的特點，但也有不可忽視的缺陷。
1. 非瀝青基高分子自粘膠膜防水卷材
高分子自粘膠膜防水卷材以高分子片材結合高分子自粘膠，表面覆以細砂顆粒材料組合而成。施工時背面空鋪于墊層上，砂面層朝上與后澆混凝土緊密粘結，如圖4。
圖4 高分子自粘膠膜防水卷材
該材料物理性能優異，抗拉強度高，延伸性好，再加上表面覆以細砂，耐紫外線和抗破壞能力強。但是該材料缺點也非常明顯。
缺點一：高分子片材為0.7mm厚的HDPE高密度聚乙烯膜，雖然物理性能好，但是片材比較硬，施工時在陰陽角部位不服帖，彎折困難，如圖5。

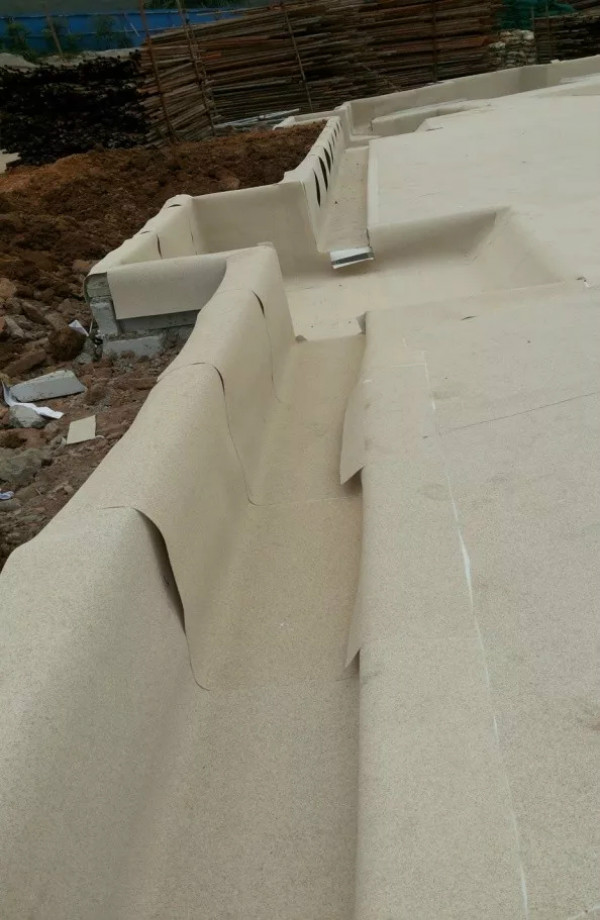

圖5 施工時不服帖
缺點二： 卷材搭接為膠粘膜，粘結強度不牢靠，特別是在陰陽角等部位，由于卷材本就不服帖，在這些部位搭接邊容易崩開，如圖6。

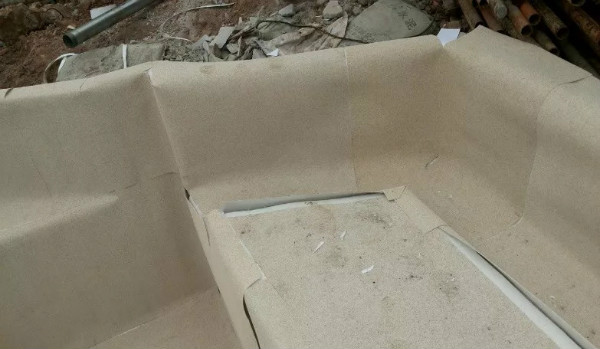

圖6 膠粘膜搭接不牢靠
2. 瀝青基聚酯胎預鋪防水卷材
瀝青基聚酯胎預鋪防水卷材是以聚酯胎為增強材料，兩面覆以改性瀝青膠料，上下表面為隔離膜。施工時，背面不撕膜空鋪于墊層上，鋪貼完后上表面隔離膜揭除，與后澆結構混凝土粘結，如圖7。
圖7 瀝青基聚酯胎預鋪防水卷材
該材料材質柔軟，施工時與基面服帖性好，卷材兩邊都預留有雙面自粘搭接邊，搭接時可實現膠粘膠搭接，搭接牢靠。但是該材料缺點也不容忽視。
缺點一：該材料鋪貼完后需揭除上表面隔離膜，而預鋪反粘施工一般不打保護層，人員在上面走動容易粘腳，此時往往需在上面干撒水泥粉，如圖8。

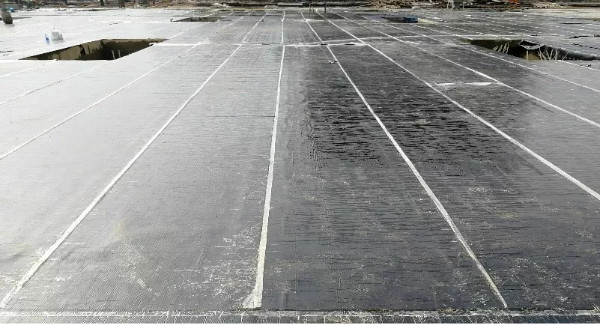

圖8 瀝青基聚酯胎防水卷材預鋪反粘
缺點二： 該材料鋪貼完揭除隔離膜后，膠料直接外露，實際施工時，某些情況下后續結構混凝土施工較慢，如果卷材粘結面暴露時間過長，會導致粘結性能降低，影響卷材與后續結構混凝土粘結效果。
4、兩類預鋪材料的結合體，S-CLF預鋪防水卷材
目前兩大類預鋪材料有明顯的弊端，但是從應用中可以看出兩類材料優缺點可以互補。
高分子自粘膠膜防水卷材采用高分子片材作為增強材料，物理性能優異，表面覆以細砂耐紫外線、抗破壞能力強，但是材料偏硬不服帖，只能單面膠粘膜搭接，搭接不牢靠。
而瀝青基聚酯胎防水卷材材質柔軟，施工時與基面服帖，同時有雙面自粘搭接邊，能實現膠粘膠搭接，搭接牢靠。
在這兩大類預鋪材料的基礎上作進一步改進，結合它們各自的優勢，便生成了一種新的預鋪防水卷材——S-CLF預鋪類強力交叉層壓膜高分子自粘防水卷材。
該材料中間為強力交叉層壓膜高分子片材，片材兩邊結合改性瀝青膠料，下表面為隔離膜，上表面覆以細砂顆粒材料。施工時卷材背面空鋪于墊層上(不揭除隔離膜)，砂面朝上與后澆結構混凝土粘結，如圖9。

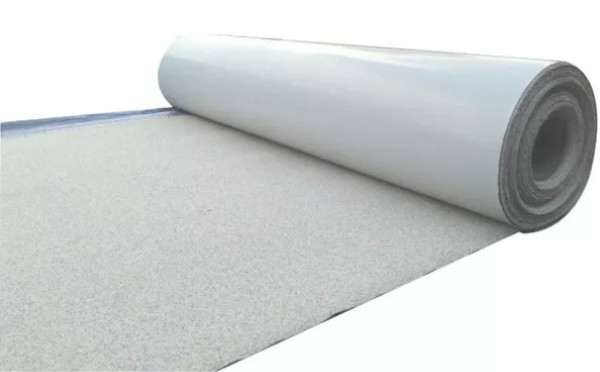

圖9 S-CLF預鋪類防水卷材
該材料結合了高分子自粘膠膜防水卷材和瀝青基聚酯胎防水卷材的優點，主要表現在以下方面。
(1) 材質柔軟，與基面服帖
該材料增強片材采用美國進口的強力交叉層壓膜，由四道膜交錯疊加而成，片材材質柔軟，但是四道膜交錯疊加之后物理性能優異，抗拉強度為普通交叉層壓膜的三倍以上，如圖10。
圖10 陰陽角部位服帖性好
(2) 預留雙面自粘搭接邊，膠粘膠搭接牢靠，如圖11。
圖11 膠粘膠牢靠搭接
(3) 表面覆以細砂，抵御惡劣施工環境。
延用高分子自粘膠膜的構造，表面為細砂防粘層，卷材鋪貼后工人在上面施工不粘腳，防止施工過程中紫外線對膠料的影響，同時對卷材起到一定保護作用，抵抗外力破壞。細砂與后澆混凝土為同材質材料，使卷材與后澆結構混凝土粘結更緊密，如圖12。

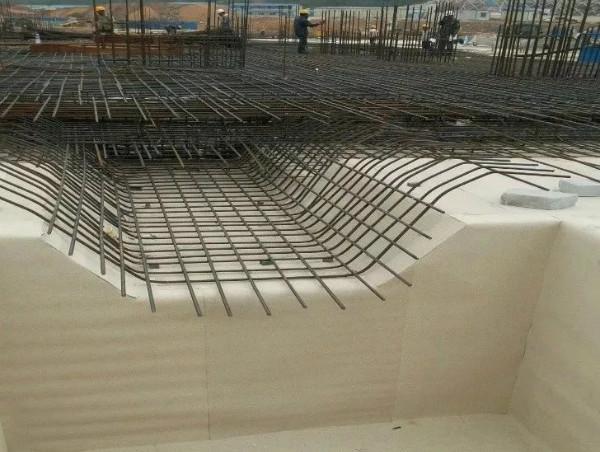

圖12 卷材鋪貼完綁扎鋼筋
5、S-CLF預鋪防水系統在實際工程的應用
河南郟縣中心幼兒園項目位于河南省平頂山市郟縣經三路，底板防水面積8000㎡，結構底板防水采用1.5mm厚S-CLF預鋪反粘，施工期間正是5月多雨季節，但是預鋪反粘施工對基層要求較低，雨后掃除明水即可施工，整個項目防水施工速度快，半個月即完工，具體工藝如下。
1. 工藝流程
基層清理→鋪設S-CLF預鋪防水卷材→卷材搭長、短邊搭接→組織驗收
2. 施工步驟
(1) 基層清理：將雜物清理干凈，基層若有尖銳凸起物需處理平整，若有明水掃除即可施工，如圖13。

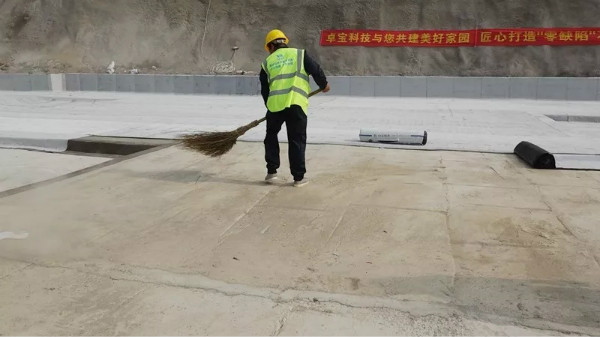

圖13 基層清理
(2) 鋪設S-CLF預鋪防水卷材：把S-CLF預鋪防水卷材背面空鋪于基層上，砂面朝上，按基準線鋪展第一幅卷材，再鋪設第二幅卷材。
鋪設卷材時，卷材不得用力拉伸，應隨時注意與基準線對齊，以免出現偏差，如圖14。
圖14 鋪貼S-CLF預鋪防水卷材
(3) 卷材長、短邊搭接：卷材長邊搭接采用自粘搭接的方式，搭接的寬度為80mm，揭除搭接部位的隔離膜，粘貼在一起，然后進行碾壓、排氣，如圖15。

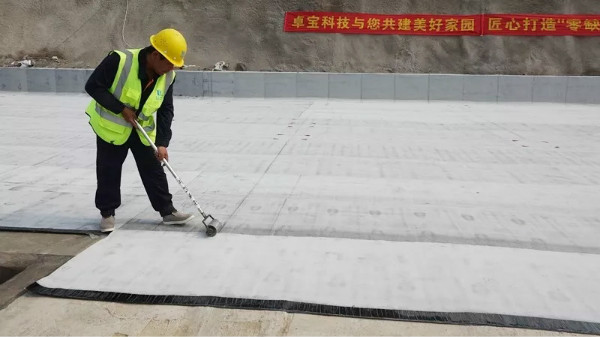

圖15 卷材長邊搭接

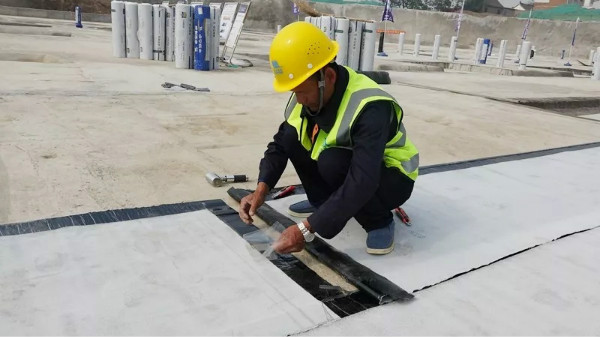

卷材短邊搭接：卷材短邊的搭接采用對接的方式。兩幅卷材的短邊接頭對齊，保證沒有縫隙，將雙面自粘防水卷材粘貼在接縫上，每邊搭接的寬度為80mm，碾壓排氣，使之粘結牢固，如圖16。
圖16 短邊對接搭接
(4) 大面完成效果，如圖17。

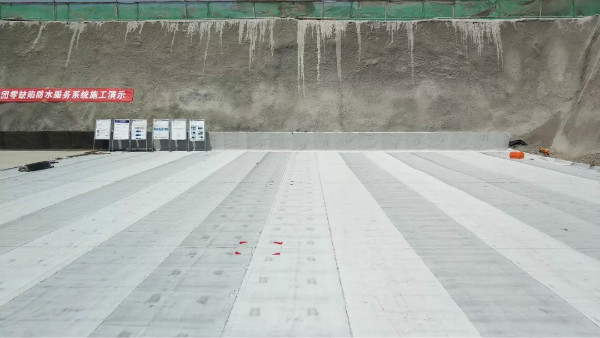

圖17 大面完成效果
推薦
